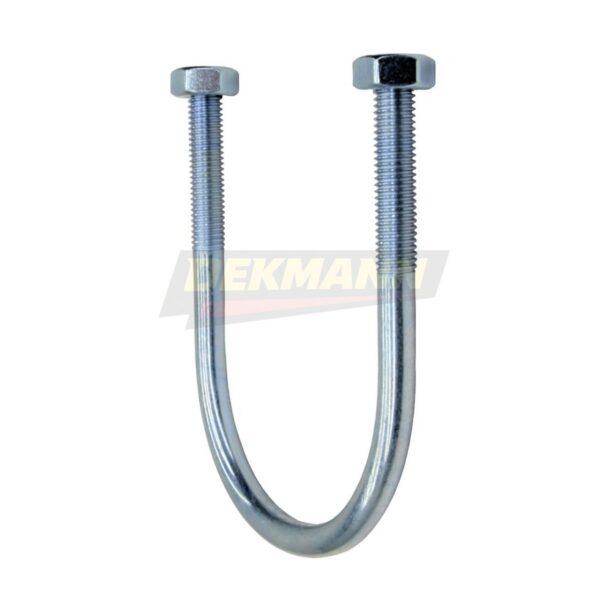

Хомут (скоба) U-образный DEKMANN EMCU М16 219-224 (8") (DIN 3570) с двумя гайками в комплекте Zn (10 шт/уп.)

Бренд: DEKMANNАртикул: HMT-CU-M16_219_224-Z
Размер
M6_8_13 M6_12_17 M6_15_21 M6_20_27 M8_26_34 M8_33_42 M8_40_49 M8_50_60 M10_44_48 M10_50_60 M10_60_70 M10_66_76 M10_70_82 M10_80_90 M10_90_102 M12_90_102 M12_100_108 M12_102_114 M12_126_133 M12_131_140 M12_150_159 M16_168 M16_219_224 M16_278 M16_325 M16_356 M20_334 M20_386
Все исполнения и цены (28) ↓

В серии 28 позиций. Цена и параметры относятся к выбранному артикулу.

Изображение товара ориентировочное

Ключевые параметры

Материал
оц. сталь 5.8
Резьба
M16
Размер
M16_219_224
Стандарт
DIN 3570

Способы получения заказа

СамовывозСрок уточним
Санкт-Петербург,
улица Седова, 57
Курьер до терминала ТКСрок уточним
Стоимость уточним
Доставка по РоссииДату передачи в ТК уточним
Тариф ТК

Указана дата передачи в ТК. Срок в пути зависит от перевозчика; условия подтверждаем по заявке.

Размеры серии · 28

Хомут (скоба) U-образный DEKMANN EMCU

Размер / исполнениеАртикулЦена за шт. / отгрузкаКоличество / заявка
M6_8_13M6 8-13 (1/4") (DINКарточка товараHMT-CU-M6_8_13-Z17,93 ₽От 10 шт. · По запросу
M6_12_17M6 12-17 (3/8") (DINКарточка товараHMT-CU-M6_12_17-Z31,90 ₽От 10 шт. · По запросу
M6_15_21M6 15-21 (1/2") (DINКарточка товараHMT-CU-M6_15_21-Z37,45 ₽От 10 шт. · По запросу
M6_20_27M6 20-27 (3/4") (DINКарточка товараHMT-CU-M6_20_27-Z27,20 ₽От 10 шт. · По запросу
M8_26_34M8 26-34 (1") (DINКарточка товараHMT-CU-M8_26_34-Z32,55 ₽От 10 шт. · По запросу
M8_33_42M8 33-42 (1 1/4") (DINКарточка товараHMT-CU-M8_33_42-Z71,73 ₽От 10 шт. · По запросу
M8_40_49M8 40-49 (1 1/2") (DINКарточка товараHMT-CU-M8_40_49-Z75,85 ₽От 10 шт. · По запросу
M8_50_60M8 50-60 (2") (DINКарточка товараHMT-CU-M8_50_60-Z86,60 ₽От 10 шт. · По запросу
M10_44_48M10 44-48 (1 1/2") (DINКарточка товараHMT-CU-M10_44_48-Z65,68 ₽От 10 шт. · По запросу
M10_50_60M10 50-60 (2") (DINКарточка товараHMT-CU-M10_50_60-Z75,63 ₽От 10 шт. · По запросу
M10_60_70M10 60-70 (2 1/4") (DINКарточка товараHMT-CU-M10_60_70-Z147,33 ₽От 10 шт. · По запросу
M10_66_76M10 66-76 (2 1/2") (DINКарточка товараHMT-CU-M10_66_76-Z99,05 ₽От 10 шт. · По запросу
M10_70_82M10 70-82 (2 3/4") (DINКарточка товараHMT-CU-M10_70_82-Z153,18 ₽От 10 шт. · По запросу
M10_80_90M10 80-90 (3") (DINКарточка товараHMT-CU-M10_80_90-Z78,45 ₽От 10 шт. · По запросу
M10_90_102M10 90-102 (3 1/2") (DINКарточка товараHMT-CU-M10_90_102-Z90,33 ₽От 10 шт. · По запросу
M12_90_102M12 90-102 (3 1/2") (DINКарточка товараHMT-CU-M12_90_102-Z120,20 ₽От 10 шт. · По запросу
M12_100_108M12 100-108 (3 7/8") (DINКарточка товараHMT-CU-M12_100_108-Z269,53 ₽От 10 шт. · По запросу
M12_102_114M12 102-114 (4") (DINКарточка товараHMT-CU-M12_102_114-Z295,65 ₽От 10 шт. · По запросу
M12_126_133M12 126-133 (4 2/3") (DINКарточка товараHMT-CU-M12_126_133-Z149,13 ₽От 10 шт. · По запросу
M12_131_140M12 131-140 (5") (DINКарточка товараHMT-CU-M12_131_140-Z156,95 ₽От 10 шт. · По запросу
M12_150_159M12 150-159 (5 3/4") (DINКарточка товараHMT-CU-M12_150_159-Z172,38 ₽От 10 шт. · По запросу
M16_168M16 168 (6") (DINКарточка товараHMT-CU-M16_168-Z674,60 ₽От 10 шт. · По запросу
M16_219_224ВыбранM16 219-224 (8") (DINКарточка товараHMT-CU-M16_219_224-Z831,13 ₽От 10 шт. · По запросу
M16_278M16 278 (10") (DINКарточка товараHMT-CU-M16_278-Z986,08 ₽От 10 шт. · По запросу
M16_325M16 325 (12") (DINКарточка товараHMT-CU-M16_325-Z1225,40 ₽От 10 шт. · По запросу
M16_356M16 356 (12") (DINКарточка товараHMT-CU-M16_356-Z1330,98 ₽От 5 шт. · По запросу
M20_334M20 334 (12") (DINКарточка товараHMT-CU-M20_334-Z2011,78 ₽От 5 шт. · По запросу
M20_386M20 386 (15") (DINКарточка товараHMT-CU-M20_386-Z1216,43 ₽От 5 шт. · По запросу
Состав и количество позиций — в общей заявке →

Характеристики

Основные параметры

Размер
M16_219_224
Стандарт
DIN 3570
Материал
оц. сталь 5.8
Резьба
M16
Упаковка
10 шт
Серия
CU
Бренд
DEKMANN
Кратность
10
Исполнение
ZN
Модель
EMCU
Единица измерения
шт.
Вес нетто шт./кг
0,895
Внутренний диаметр хомута, мм
230
Высота (H), мм
285
Диаметр трубы (Dt), дюйм
8"
Диаметр трубы (Dt), мм
220
Длина резьбы (Lm), мм
70
Межосевое расстояние (А), мм
246

Применение и особенности

Особенности выбранного артикула

  • Соответствует стандарту DIN 3570
  • Углеродистая сталь классом прочности 5.8

О типе изделия

U-образные и П-образные хомуты охватывают трубу или стержень двумя ветвями и стягиваются гайками через опорную деталь. Форма задаёт простой силовой охват и удобна для крепления линий к профилям, пластинам и рамам.

Параметры этого исполнения

Стандарт
DIN 3570
Размер
M16_219_224
Материал
оц. сталь 5.8
Резьба
M16

Что важно знать

  • Измеряйте наружный диаметр охватываемой детали
  • Проверяйте длину ветвей и резьбовой выпуск
  • Сверяйте диаметр стержня и гайки
  • Учитывайте прокладку между металлами

Как определить, хватит ли длины ветвей U-хомута?

Длина должна перекрывать трубу, опорную пластину и шайбы с достаточным выступом резьбы под гайку. При изоляции считают внешний диаметр вместе с оболочкой. Слишком короткая ветвь не даст затянуть узел, а чрезмерная может мешать соседним деталям.

Где применяют

  • крепление труб к опорам
  • стяжка круглых профилей
  • монтаж рам и инженерных линий

Чем отличаются соседние типы

  • В отличие от трубного хомута с корпусом и гайкой, U-хомут охватывает деталь открытыми резьбовыми ветвями и требует опорной пластины.

Как выбрать

  • Сложите диаметр детали и опорной пластины
  • Пропустите ветви без перекоса
  • Проверьте выступ резьбы под обе гайки
Документация

Документы на товар

Документы на эту позицию предоставим вместе с коммерческим предложением.

Подбор

Аналоги и варианты

Подбор приоритетно по тому же размеру M16_219_224

Подходящих замен в каталоге не найдено

Отправьте спецификацию или чертёж — подберём совместимый вариант под ваш узел.
