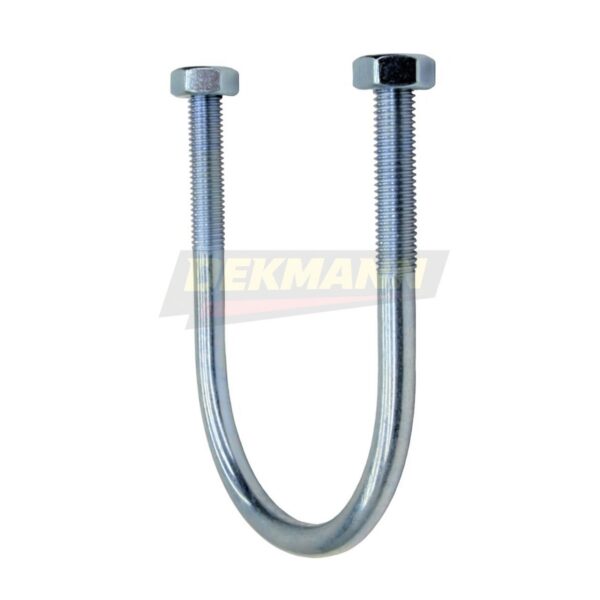

Хомут (скоба) U-образный DEKMANN EMCU М10 90-102 (3 1/2") (DIN 3570) с двумя гайками в комплекте Zn (10 шт/уп.)

Бренд: DEKMANNАртикул: HMT-CU-M10_90_102-Z
Размер
M6_8_13 M6_12_17 M6_15_21 M6_20_27 M8_26_34 M8_33_42 M8_40_49 M8_50_60 M10_44_48 M10_50_60 M10_60_70 M10_66_76 M10_70_82 M10_80_90 M10_90_102 M12_90_102 M12_100_108 M12_102_114 M12_126_133 M12_131_140 M12_150_159 M16_168 M16_219_224 M16_278 M16_325 M16_356 M20_334 M20_386
Все исполнения и цены (28) ↓

В серии 28 позиций. Цена и параметры относятся к выбранному артикулу.

Изображение товара ориентировочное

Ключевые параметры

Материал
оц. сталь 5.8
Резьба
M10
Размер
M10_90_102
Стандарт
DIN 3570

Способы получения заказа

СамовывозСрок уточним
Санкт-Петербург,
улица Седова, 57
Курьер до терминала ТКСрок уточним
Стоимость уточним
Доставка по РоссииДату передачи в ТК уточним
Тариф ТК

Указана дата передачи в ТК. Срок в пути зависит от перевозчика; условия подтверждаем по заявке.

Размеры серии · 28

Хомут (скоба) U-образный DEKMANN EMCU

Размер / исполнениеАртикулЦена за шт. / отгрузкаКоличество / заявка
M6_8_13M6 8-13 (1/4") (DINКарточка товараHMT-CU-M6_8_13-Z17,93 ₽От 10 шт. · По запросу
M6_12_17M6 12-17 (3/8") (DINКарточка товараHMT-CU-M6_12_17-Z31,90 ₽От 10 шт. · По запросу
M6_15_21M6 15-21 (1/2") (DINКарточка товараHMT-CU-M6_15_21-Z37,45 ₽От 10 шт. · По запросу
M6_20_27M6 20-27 (3/4") (DINКарточка товараHMT-CU-M6_20_27-Z27,20 ₽От 10 шт. · По запросу
M8_26_34M8 26-34 (1") (DINКарточка товараHMT-CU-M8_26_34-Z32,55 ₽От 10 шт. · По запросу
M8_33_42M8 33-42 (1 1/4") (DINКарточка товараHMT-CU-M8_33_42-Z71,73 ₽От 10 шт. · По запросу
M8_40_49M8 40-49 (1 1/2") (DINКарточка товараHMT-CU-M8_40_49-Z75,85 ₽От 10 шт. · По запросу
M8_50_60M8 50-60 (2") (DINКарточка товараHMT-CU-M8_50_60-Z86,60 ₽От 10 шт. · По запросу
M10_44_48M10 44-48 (1 1/2") (DINКарточка товараHMT-CU-M10_44_48-Z65,68 ₽От 10 шт. · По запросу
M10_50_60M10 50-60 (2") (DINКарточка товараHMT-CU-M10_50_60-Z75,63 ₽От 10 шт. · По запросу
M10_60_70M10 60-70 (2 1/4") (DINКарточка товараHMT-CU-M10_60_70-Z147,33 ₽От 10 шт. · По запросу
M10_66_76M10 66-76 (2 1/2") (DINКарточка товараHMT-CU-M10_66_76-Z99,05 ₽От 10 шт. · По запросу
M10_70_82M10 70-82 (2 3/4") (DINКарточка товараHMT-CU-M10_70_82-Z153,18 ₽От 10 шт. · По запросу
M10_80_90M10 80-90 (3") (DINКарточка товараHMT-CU-M10_80_90-Z78,45 ₽От 10 шт. · По запросу
M10_90_102ВыбранM10 90-102 (3 1/2") (DINКарточка товараHMT-CU-M10_90_102-Z90,33 ₽От 10 шт. · По запросу
M12_90_102M12 90-102 (3 1/2") (DINКарточка товараHMT-CU-M12_90_102-Z120,20 ₽От 10 шт. · По запросу
M12_100_108M12 100-108 (3 7/8") (DINКарточка товараHMT-CU-M12_100_108-Z269,53 ₽От 10 шт. · По запросу
M12_102_114M12 102-114 (4") (DINКарточка товараHMT-CU-M12_102_114-Z295,65 ₽От 10 шт. · По запросу
M12_126_133M12 126-133 (4 2/3") (DINКарточка товараHMT-CU-M12_126_133-Z149,13 ₽От 10 шт. · По запросу
M12_131_140M12 131-140 (5") (DINКарточка товараHMT-CU-M12_131_140-Z156,95 ₽От 10 шт. · По запросу
M12_150_159M12 150-159 (5 3/4") (DINКарточка товараHMT-CU-M12_150_159-Z172,38 ₽От 10 шт. · По запросу
M16_168M16 168 (6") (DINКарточка товараHMT-CU-M16_168-Z674,60 ₽От 10 шт. · По запросу
M16_219_224M16 219-224 (8") (DINКарточка товараHMT-CU-M16_219_224-Z831,13 ₽От 10 шт. · По запросу
M16_278M16 278 (10") (DINКарточка товараHMT-CU-M16_278-Z986,08 ₽От 10 шт. · По запросу
M16_325M16 325 (12") (DINКарточка товараHMT-CU-M16_325-Z1225,40 ₽От 10 шт. · По запросу
M16_356M16 356 (12") (DINКарточка товараHMT-CU-M16_356-Z1330,98 ₽От 5 шт. · По запросу
M20_334M20 334 (12") (DINКарточка товараHMT-CU-M20_334-Z2011,78 ₽От 5 шт. · По запросу
M20_386M20 386 (15") (DINКарточка товараHMT-CU-M20_386-Z1216,43 ₽От 5 шт. · По запросу
Состав и количество позиций — в общей заявке →

Характеристики

Основные параметры

Размер
M10_90_102
Стандарт
DIN 3570
Материал
оц. сталь 5.8
Резьба
M10
Упаковка
10 шт
Серия
CU
Бренд
DEKMANN
Кратность
10
Исполнение
ZN
Модель
EMCU
Единица измерения
шт.
Вес нетто шт./кг
0,176
Вес упаковки, кг
1,830
Внутренний диаметр хомута, мм
105
Высота (H), мм
145
Диаметр трубы (Dt), дюйм
3 1/2"
Диаметр трубы (Dt), мм
90-102
Длина резьбы (Lm), мм
50
Межосевое расстояние (А), мм
115

Применение и особенности

Особенности выбранного артикула

  • Соответствует стандарту DIN 3570
  • Углеродистая сталь классом прочности 5.8

О типе изделия

U-образные и П-образные хомуты охватывают трубу или стержень двумя ветвями и стягиваются гайками через опорную деталь. Форма задаёт простой силовой охват и удобна для крепления линий к профилям, пластинам и рамам.

Параметры этого исполнения

Стандарт
DIN 3570
Размер
M10_90_102
Материал
оц. сталь 5.8
Резьба
M10

Что важно знать

  • Измеряйте наружный диаметр охватываемой детали
  • Проверяйте длину ветвей и резьбовой выпуск
  • Сверяйте диаметр стержня и гайки
  • Учитывайте прокладку между металлами

Как определить, хватит ли длины ветвей U-хомута?

Длина должна перекрывать трубу, опорную пластину и шайбы с достаточным выступом резьбы под гайку. При изоляции считают внешний диаметр вместе с оболочкой. Слишком короткая ветвь не даст затянуть узел, а чрезмерная может мешать соседним деталям.

Где применяют

  • крепление труб к опорам
  • стяжка круглых профилей
  • монтаж рам и инженерных линий

Чем отличаются соседние типы

  • В отличие от трубного хомута с корпусом и гайкой, U-хомут охватывает деталь открытыми резьбовыми ветвями и требует опорной пластины.

Как выбрать

  • Сложите диаметр детали и опорной пластины
  • Пропустите ветви без перекоса
  • Проверьте выступ резьбы под обе гайки
Документация

Документы на товар

Документы на эту позицию предоставим вместе с коммерческим предложением.

Подбор

Аналоги и варианты

Подбор приоритетно по тому же размеру M10_90_102

Подходящих замен в каталоге не найдено

Отправьте спецификацию или чертёж — подберём совместимый вариант под ваш узел.
