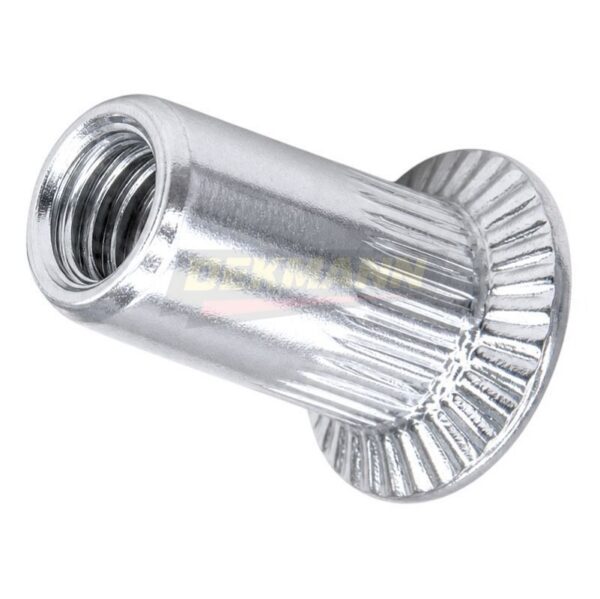

Заклепка-гайка цилиндрическая DEKMANN EMZN-H М5×13,0 (1,5-3,5) с потайным бортиком и насечками Zn (800 шт/уп.)

Бренд: DEKMANNАртикул: ZKL-ZNH-1.5_3.5-M5-Z
Размер
0.5_1.5 1.5_3.0 1.5_3.5 1.5_4.0 2.0_4.5 2.0_5.0
Все исполнения и цены (6) ↓

В серии 6 позиций. Цена и параметры относятся к выбранному артикулу.

Изображение товара ориентировочное

Ключевые параметры

Материал
оц. сталь
Резьба
M5
Размер
1.5_3.5
Упаковка
800 шт

Способы получения заказа

СамовывозСрок уточним
Санкт-Петербург,
улица Седова, 57
Курьер до терминала ТКСрок уточним
Стоимость уточним
Доставка по РоссииДату передачи в ТК уточним
Тариф ТК

Указана дата передачи в ТК. Срок в пути зависит от перевозчика; условия подтверждаем по заявке.

Размеры серии · 6

Заклепка-гайка цилиндрическая DEKMANN EMZN-H

Размер / исполнениеАртикулЦена за шт. / отгрузкаКоличество / заявка
0.5_1.5M3×9.0 (0.5-1.5) сКарточка товараZKL-ZNH-0.5_1.5-M3-Z1,83 ₽От 2000 шт. · По запросу
1.5_3.0M4×12.0 (1.5-3.0) сКарточка товараZKL-ZNH-1.5_3.0-M4-Z2,00 ₽От 1000 шт. · По запросу
1.5_3.5ВыбранM5×13.0 (1.5-3.5) сКарточка товараZKL-ZNH-1.5_3.5-M5-Z3,70 ₽От 800 шт. · По запросу
1.5_4.0M6×15.5 (1.5-4.0) сКарточка товараZKL-ZNH-1.5_4.0-M6-Z4,93 ₽От 500 шт. · По запросу
2.0_4.5M8×18.5 (2.0-4.5) сКарточка товараZKL-ZNH-2.0_4.5-M8-Z6,88 ₽От 250 шт. · По запросу
2.0_5.0M10×21.0 (2.0-5.0) сКарточка товараZKL-ZNH-2.0_5.0-M10-Z7,70 ₽От 200 шт. · По запросу
Состав и количество позиций — в общей заявке →

Характеристики

Основные параметры

Размер
1.5_3.5
Материал
оц. сталь
Резьба
M5
Упаковка
800 шт
Серия
ZNH
Бренд
DEKMANN
Кратность
800
Исполнение
ZN
Модель
EMZN-H
Единица измерения
шт.
Вес нетто шт./кг
0,00300
Диаметр (D), мм
6.9
Диаметр бортика (Dk), мм
10
Диаметр просверленного отверстия, мм
7
Длина (L), мм
13
Нагрузки на вырыв, кН
9.28
Тип бортика
потайной
Тип заклепки
цилиндрическая
Толщина бортика (K), мм
0.8
Толщина скрепляемого материала (Tfix), мм
1.5-3.5

Применение и особенности

Особенности выбранного артикула

  • Рифленая круглая форма
  • Потайной бортик с насечками

О типе изделия

Заклёпки-гайки создают внутреннюю резьбу в тонком листе или профиле, куда затем можно вкручивать винт. Гильза деформируется с обратной стороны листа при установке специальным инструментом, поэтому доступ к обратной стороне обычно не требуется.

Параметры этого исполнения

Размер
1.5_3.5
Материал
оц. сталь
Резьба
M5

Что важно знать

  • Определяйте толщину пакета и тип отверстия
  • Сверяйте диаметр и шаг внутренней резьбы
  • Выбирайте форму корпуса под материал листа
  • Учитывайте доступ инструмента и усилие обжатия

Зачем использовать резьбовую заклёпку вместо гайки? (Заклёпки-гайки (резьбовые))

Она позволяет получить резьбовую точку в тонком или закрытом профиле, где невозможно подвести обычную гайку. Гильзу выбирают по диапазону толщины листа и диаметру отверстия; после установки проверяют, что она не проворачивается и винт входит без перекоса.

Где применяют

  • крепление панелей и кожухов
  • резьбовые точки в профилях
  • ремонт тонколистовых корпусов

Чем отличаются соседние типы

  • Вытяжная заклёпка создаёт неразъёмное стягивание без резьбы, а заклёпка-гайка оставляет обслуживаемое резьбовое отверстие.

Как выбрать

  • Определите резьбу будущего винта и суммарную толщину пакета.
  • Подберите диапазон зажима и форму корпуса.
  • Сверьте размер отверстия и установочный инструмент.

О принципе работы группы

Böllhoff: заклёпки-гайки для тонкостенных деталей

Документация

Документы на товар

Документы на эту позицию предоставим вместе с коммерческим предложением.

Подбор

Аналоги и варианты

Подбор приоритетно по тому же размеру 1.5_3.5

Подходящих замен в каталоге не найдено

Отправьте спецификацию или чертёж — подберём совместимый вариант под ваш узел.
