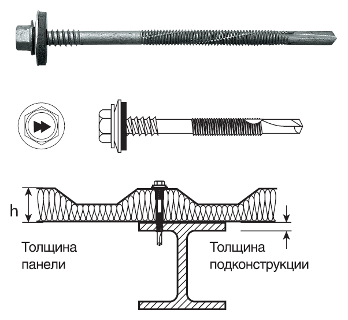

Саморез HARPOON HSP-R-S19 5,5/6,3×105

Бренд: HARPOONАртикул: 111000155105
Диаметр / резьба
5,5/6,3
Длина
85 мм 105 мм 115 мм 130 мм 140 мм 150 мм 160 мм 190 мм 240 мм 285 мм 315 мм 350 мм
Все исполнения и цены (12) ↓

В серии 12 позиций. Цена и параметры относятся к выбранному артикулу.

Изображение товара ориентировочное

Ключевые параметры

Материал
сталь Ruspert
Тип основания
Стальные подконструкции
Диаметр резьбы
5.5 мм
Длина
105 мм

Способы получения заказа

СамовывозСрок уточним
Санкт-Петербург,
улица Седова, 57
Курьер до терминала ТКСрок уточним
Стоимость уточним
Доставка по РоссииДату передачи в ТК уточним
Тариф ТК

Указана дата передачи в ТК. Срок в пути зависит от перевозчика; условия подтверждаем по заявке.

Размеры серии · 12

Саморез HARPOON HSP-R-S19

Размер / исполнениеАртикулЦена за шт. / отгрузкаКоличество / заявка
5,5/6,3×85Карточка товара11100015508561,25 ₽От 1 шт. · По запросу
5,5/6,3×105ВыбранКарточка товара11100015510592,50 ₽От 1 шт. · По запросу
5,5/6,3×115Карточка товара11100015511577,50 ₽От 1 шт. · По запросу
5,5/6,3×130Карточка товара111000155130116,25 ₽От 1 шт. · По запросу
5,5/6,3×140Карточка товара111000155140123,75 ₽От 1 шт. · По запросу
5,5/6,3×150Карточка товара111000155150123,75 ₽От 1 шт. · По запросу
5,5/6,3×160Карточка товара111000155160125,00 ₽От 1 шт. · По запросу
5,5/6,3×190Карточка товара111000155190153,75 ₽От 1 шт. · По запросу
5,5/6,3×240Карточка товара111000155240261,25 ₽От 1 шт. · По запросу
5,5/6,3×285Карточка товара111000155285405,00 ₽От 1 шт. · По запросу
5,5/6,3×315Карточка товара111000155315345,00 ₽От 1 шт. · По запросу
5,5/6,3×350Карточка товара111000155350423,75 ₽От 1 шт. · По запросу
Состав и количество позиций — в общей заявке →

Характеристики

Основные параметры

Размер
5,5/6,3×105
Тип головки
Шестигранная с пресс-шайбой
Материал
сталь Ruspert
Покрытие
RUSPERT
Шайба
EPDM-шайба с шайбой из нержавеющей стали AISI 304, d = 19 мм
Назначение
Крепление сэндвич-панелей к металлическим подконструкциям

Геометрия

Диаметр резьбы
5.5 мм
Диаметр сверла (номинал)
6.3 мм
Длина
105 мм
Наконечник
Сверлоконечный

Монтаж

Тип основания
Стальные подконструкции

Нагрузки

Нагрузка на срез Fq
10217 N
Нагрузка на разрыв Fb
16882 N
Момент скручивания головки
15 Н·м
Нагрузка на вырыв Fz из стального листа (Ст3), толщина 8 мм
16975 N
Нагрузка на отрыв Fu стального листа C255 через шайбу, толщина листа 0,63 мм
3900 N

Применение и особенности

Особенности выбранного артикула

Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие ® TYPE II | Шайба d = 19 мм из нержавеющей стали AISI 304 c EPDM | Увеличенная до 5 мм высота головки самосверлящего шурупа для лучшего удержания в бите

О типе изделия

Саморезы для крепления сэндвич-панелей к несущему профилю. Крепёж проходит наружные обкладки и утеплённый сердечник, передавая усилие в профиль.

Параметры этого исполнения

Материал
сталь Ruspert
Покрытие
RUSPERT
Диаметр резьбы
5.5 мм
Длина
105 мм
Тип основания
Стальные подконструкции

Что важно знать

  • Суммарная толщина панели и каркас определяют рабочую длину.
  • Сверлящая часть выбирается под толщину металлической подконструкции.
  • Шайба должна прижимать обкладку, сохраняя уплотнение без продавливания.

Почему саморез для сэндвич-панели считают по панели и каркасу вместе?

Он проходит многослойную панель и должен войти в профиль на заданную глубину, сохранив прижим наружной обкладки. Длина только по толщине стали даст неправильный заход или недожатие.

Где применяют

  • стены и кровли из сэндвич-панелей
  • холодильные камеры
  • промышленные здания

Чем отличаются соседние типы

  • Обычный кровельный саморез может быть рассчитан на тонкий лист и другую глубину захода; для сэндвич-панели важны её многослойная толщина и каркас.

Как выбрать

  • толщина панели
  • профиль каркаса
  • длина, наконечник и шайба
Документация

Документы на товар

Документы на эту позицию предоставим вместе с коммерческим предложением.

Подбор

Аналоги и варианты

Подбор приоритетно по тому же размеру 5,5/6,3×105

Подходящий вариант Саморез HARPOON HSP14-R-S19 5,5/6,3×85 Саморез HARPOON HSP14-R-S19 5,5/6,3×105

Совпадает технических параметров: 9

Размер 5,5/6,3×105 Артикул 111014155105 Тип головки: Шестигранная с пресс-шайбой Шайба: EPDM-шайба с шайбой из нержавеющей стали AISI 304, d = 19 мм Назначение: Крепление сэндвич-панелей к металлическим подконструкциям
71,25 ₽ По запросу

Нужен другой размер, материал или покрытие?

Отправьте спецификацию, чертеж или список позиций. Проверим совместимость и предложим замену.

92,50 ₽К заказуЗаявка
