Саморез Bi-Met HARPOON HSP14-BM-S19 5,5/6,3×195

Бренд: HARPOONАртикул: 111014855195
Диаметр / резьба
5,5/6,3
Длина
130 мм 140 мм 160 мм 195 мм 240 мм
Все исполнения и цены (5) ↓

В серии 5 позиций. Цена и параметры относятся к выбранному артикулу.

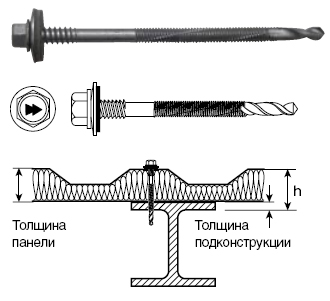

Изображение товара ориентировочное

Ключевые параметры

Материал
Нержавеющая сталь A2
Тип основания
Стальные подконструкции
Диаметр резьбы
5.5 мм
Длина
195 мм

Способы получения заказа

СамовывозСрок уточним
Санкт-Петербург,
улица Седова, 57
Курьер до терминала ТКСрок уточним
Стоимость уточним
Доставка по РоссииДату передачи в ТК уточним
Тариф ТК

Указана дата передачи в ТК. Срок в пути зависит от перевозчика; условия подтверждаем по заявке.

Размеры серии · 5

Саморез Bi-Met HARPOON HSP14-BM-S19

Размер / исполнениеАртикулЦена за шт. / отгрузкаКоличество / заявка
5,5/6,3×130Карточка товара111014855130136,25 ₽От 1 шт. · По запросу
5,5/6,3×140Карточка товара111014855140277,50 ₽От 1 шт. · По запросу
5,5/6,3×160Карточка товара111014855160295,00 ₽От 1 шт. · По запросу
5,5/6,3×195ВыбранКарточка товара111014855195351,25 ₽От 1 шт. · По запросу
5,5/6,3×240Карточка товара111014855240332,50 ₽От 1 шт. · По запросу
Состав и количество позиций — в общей заявке →

Характеристики

Основные параметры

Размер
5,5/6,3×195
Тип головки
Шестигранная с пресс-шайбой
Материал
Нержавеющая сталь A2
Покрытие
RUSPERT
Шайба
EPDM-шайба с шайбой из коррозионно-стойкой стали, d = 19 мм
Назначение
Крепление сэндвич-панелей к металлическим подконструкциям в агрессивной среде

Геометрия

Диаметр резьбы
5.5 мм
Диаметр сверла (номинал)
6.3 мм
Длина
195 мм
Наконечник
Сверлоконечный

Монтаж

Тип основания
Стальные подконструкции

Нагрузки

Нагрузка на срез Fq
9346 N
Нагрузка на разрыв Fb
11651 N
Момент скручивания головки
15 Н·м
Нагрузка на вырыв Fz из стального листа (Ст3), толщина 6 мм
11636 N
Нагрузка на отрыв Fu стального листа C255 через шайбу, толщина листа 0,63 мм
3900 N

Применение и особенности

Особенности выбранного артикула

Максимальная защита от коррозии на протяжении всего срока службы в условиях сильноагрессивной, агрессивной и среднеагрессивной среды. | Уникальная форма спиралевидного сверла, обеспечивающее гарантированное сверление особо прочной конструкционной низколегированной стали марки 09Г2С (C345) | Высокая скорость монтажа | Уникальная форма спиралевидного сверла, обеспечивающее гарантированное сверление конструкционной стали: HSP14-BM-S19 сверлит сталь до 16 мм В отдельных случаях Вы можете установить саморез в сталь толщиной до 18мм. | Шайба, выполненная из коррозионно-стойкой стали, гарантирует 100% эстетический эффект и безотказную работу на протяжении многих лет | Защитное покрытие RUSPERT TYPE ll обеспечивает высокие антикоррозионные свойства защищая стальное сверло от коррозии. | Атмосферостойкая уплотнительная шайба из EPDM создает герметичное соединение в узле и способна выдерживать перепады температуры, неблагоприятные воздействия окружающей среды, сохраняя все свои свойства

О типе изделия

Саморезы для крепления сэндвич-панелей к несущему профилю. Крепёж проходит наружные обкладки и утеплённый сердечник, передавая усилие в профиль.

Параметры этого исполнения

Материал
Нержавеющая сталь A2
Покрытие
RUSPERT
Диаметр резьбы
5.5 мм
Длина
195 мм
Тип основания
Стальные подконструкции

Что важно знать

  • Суммарная толщина панели и каркас определяют рабочую длину.
  • Сверлящая часть выбирается под толщину металлической подконструкции.
  • Шайба должна прижимать обкладку, сохраняя уплотнение без продавливания.

Почему саморез для сэндвич-панели считают по панели и каркасу вместе?

Он проходит многослойную панель и должен войти в профиль на заданную глубину, сохранив прижим наружной обкладки. Длина только по толщине стали даст неправильный заход или недожатие.

Где применяют

  • стены и кровли из сэндвич-панелей
  • холодильные камеры
  • промышленные здания

Чем отличаются соседние типы

  • Обычный кровельный саморез может быть рассчитан на тонкий лист и другую глубину захода; для сэндвич-панели важны её многослойная толщина и каркас.

Как выбрать

  • толщина панели
  • профиль каркаса
  • длина, наконечник и шайба
Документация

Документы на товар

Документы на эту позицию предоставим вместе с коммерческим предложением.

Подбор

Аналоги и варианты

Подбор приоритетно по тому же размеру 5,5/6,3×195

Подходящих замен в каталоге не найдено

Отправьте спецификацию или чертёж — подберём совместимый вариант под ваш узел.
