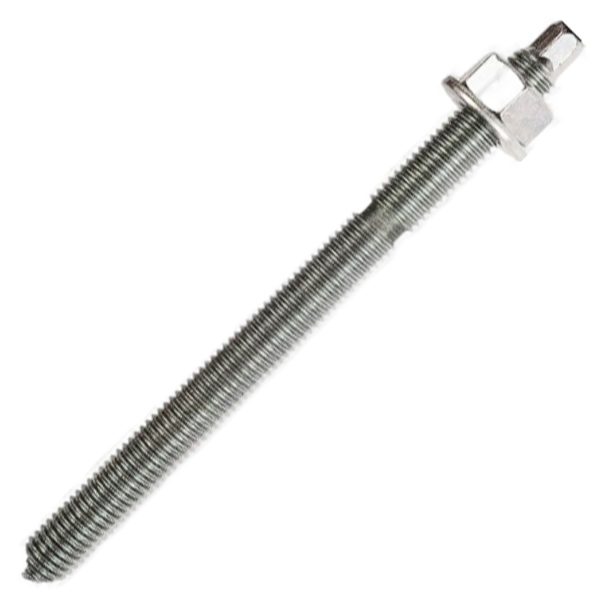

MVA-Sr A4 Анкерная шпилька Mungo коническая нерж. сталь, M8×110/15 мм (арт. 1660008)

Бренд: MungoАртикул: 1660008-335
Диаметр / резьба
M8
Длина
110/15 мм
Все исполнения и цены (4) ↓

Цена и параметры относятся к выбранному артикулу.

Изображение товара ориентировочное

Ключевые параметры

Материал
нерж. сталь A4
Резьба
M8
Размер
M8×110/15 мм
Тип основания
бетон, камень

Способы получения заказа

СамовывозСрок уточним
Санкт-Петербург,
улица Седова, 57
Курьер до терминала ТКСрок уточним
Стоимость уточним
Доставка по РоссииДату передачи в ТК уточним
Тариф ТК

Указана дата передачи в ТК. Срок в пути зависит от перевозчика; условия подтверждаем по заявке.

Варианты производителя · 4

Сравните исполнение, размер и артикул.

Обзор ассортимента; одна серия и взаимозаменяемость не подтверждены.

Размер / исполнениеАртикулЦена за шт. / отгрузкаКоличество / заявка
8×110MIT-S 5.8 Анкерная шпилька Mungo коническая оц. сталь, M8x110 мм (арт. 1720811)Карточка товара1720811-33556,00 ₽От 1 шт. · По запросу
M8×110/15 ммMVA-S 5.8 Анкерная шпилька Mungo коническая оц. сталь, M8x110/15 мм (арт. 1650008)Карточка товара1650008-335Цена по запросуОт 1 шт. · По запросу
M8×110/15 ммВыбранMVA-Sr A4 Анкерная шпилька Mungo коническая нерж. сталь, M8x110/15 мм (арт. 1660008)Карточка товара1660008-335Цена по запросуОт 1 шт. · По запросу
8×170MIT-Sr A4 Анкерная шпилька Mungo коническая нерж. сталь, M8x170 мм (арт. 1730817)Карточка товара1730817-335Цена по запросуОт 1 шт. · По запросу
Состав и количество позиций — в общей заявке →

Характеристики

Основные параметры

Размер
M8×110/15 мм
Материал
нерж. сталь A4
Резьба
M8
Бренд
Mungo
Страна бренда
Швейцария
Страна производства
Швейцария
Производитель
Марка Mungo (Швейцария).
Тип основания
бетон, камень
Диаметр отвер., мм
10
Длина, мм
110
Глубина анкер., мм
80
Толщина прикрепляемого материала (Полезная длина, мм)
15
Размер гайки под ключ
SW13
Глубина отверстия, мм
80
Диаметр щетки, мм
11
Момент затяжки при монтаже, Нм
10
Температура эксплуатации, t °C
от - 40°C до + 50°C
Длина резьбы, мм
110
Насадка SW
5
Отверстие в прикрепляемом материале, мм
9
Область применения
Применяется совместно с инъекционными химическими анкерами производителя Mungo в составе систем химической анкеровки, имеющих европейскую техническую оценку (ETA). В рамках таких систем шпилька используется для устройства креплений в бетоне, а также в каменной кладке, включая полнотелые и пустотелые кладочные материалы и автоклавный газобетон, при применении вспомогательных элементов, предусмотренных соответствующей ETA для конкретного типа основания. Исполнение из нержавеющей стали A4 предназначено для наружного применения и эксплуатации в условиях повышенной влажности и атмосферного воздействия. Шпилька применяется для крепления строительных и инженерных конструкций, фиксируемых через резьбовое соединение, таких как стальные подконструкции, кабельные трассы, перильные ограждения, элементы фасадов и оборудование, в узлах химической анкеровки без распорного воздействия на основание.
Материал (описание)
Нержавеющая сталь A4.
Описание и особенности
Резьбовая анкерная шпилька MVA-Sr предназначена для применения в составе химических анкерных систем и используется как вклеиваемый стальной стержень. Изделие изготовлено из нержавеющей стали класса A4 (A4-70 / 316), что обеспечивает повышенную коррозионную стойкость при эксплуатации во влажных и атмосферно нагруженных средах. Конструктивной особенностью шпильки является коническое заострение с углом 45°, которое облегчает установку в отверстие, заполненное инъекционным составом, и обеспечивает корректное введение шпильки без выдавливания смолы. Геометрия шпильки рассчитана на равномерное обволакивание рабочей части инъекционным составом, в результате чего после отверждения формируется непрерывная адгезионная связь между шпилькой и основанием. Резьбовая часть предназначена для присоединения закрепляемого элемента и передачи растягивающих и срезающих усилий через отверждённый химический состав. Окончательная фиксация узла выполняется затяжкой через гайку после завершения полимеризации состава. Шпилька MVA-Sr не является самостоятельным механическим анкером и применяется исключительно в составе систем химической анкеровки.
Аналоги
STALMAX SCA A4 , Sormat VH A4 , МКТ V-A A4 .
Материал основания
Бетон от C20/25, Природный камень.
Упаковка (источник)
10 шт
В упаковке, шт
10
Мин. заказ, шт
10

Применение и особенности

О типе изделия

Резьбовые шпильки для анкерного крепления и сборки узлов. Шпилька может быть частью механического или химического крепления, поэтому способ фиксации читают по конкретной позиции.

Параметры этого исполнения

Размер
M8×110/15 мм
Материал
нерж. сталь A4
Резьба
M8

Что важно знать

  • Диаметр и шаг резьбы согласуют с гайкой и закрепляемой деталью.
  • Общую длину разделяют на заделку, толщину детали и выступающий резьбовой участок.
  • Материал стержня и разрешённая система анкеровки относятся к конкретному исполнению.

Почему длину шпильки нельзя выбирать только по длине резьбы?

Часть стержня уходит в основание, а часть должна принять гайку и пройти прикрепляемую деталь. В химической системе шпилька работает вместе с составом и глубиной заделки, поэтому её нельзя оценивать как отдельный универсальный крепёж.

Где применяют

  • фланцевые соединения
  • подвесы и опоры
  • монтаж оборудования

Чем отличаются соседние типы

  • Анкерная шпилька может работать в механической или химической системе, но сама по себе не заменяет готовый анкер; в затвердевшей смоле она является частью заделанного узла. Клиновой анкер имеет собственную распорную втулку.

Как выбрать

  • диаметр и шаг резьбы
  • общая длина и длина заделки
  • система фиксации в основании
Документация

Документы на товар

Документы на эту позицию предоставим вместе с коммерческим предложением.

Подбор

Аналоги и варианты

Подбор приоритетно по тому же размеру M8×110/15 мм

Подходящих замен в каталоге не найдено

Отправьте спецификацию или чертёж — подберём совместимый вариант под ваш узел.
